產品簡介

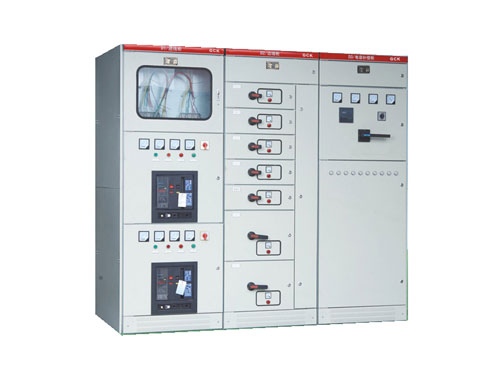

GCK低壓抽出式開關柜廣泛應用于發電廠,變電所,廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC,作為交流50-60Hz,額定工作電壓為660V及以下,額定電流為4000A及以下的發、供電系統中配電、電動機集中控制,無功補償使用的低壓成套配電裝置。三相三線或三相四線制系統中,作為低壓配電系統的變電、饋電或電動機專用。GCK低壓抽出式開關柜在保持了電氣性能高于同類產品的基礎上,增大了容量和機械強度, 并具有結構先進,外型美觀,防護等級高,安全可靠,維護方便等特點;可作為低壓成套開關設備的更新?lián)Q代產品。
產品描述
本系列產品的基本柜架為組合裝配式結構,柜架的全部結構件通過螺釘堅固互相連接成基本框架,再接需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件,組裝成一臺完整的開關柜,本柜有下列特點:
1、柜架采用形鋼材,利用三維角板定位,螺栓連接無焊接結構從而避免了焊接變形和應力,提高了安裝精度。
2、杠架及零部件安裝孔按模數E=25mm變化;
3、內部結構采用鍍鋅處理,外部經酸洗和磷化處理后,采用靜電環氧粉末噴涂;
4、在動力中心(PC)進線柜內,頂部為水平母線區域,水平母線區域下部為斷路器室,斷路器可配置國產的DW15C,MB系列,也可根據用戶需要配置國外電氣公司生產的各種斷路器,
